强力永磁吸盘结构原理图：

众所周知，强力永磁吸盘又名手扳式起重永磁铁或手柄垂直转动式永磁吸吊器，也可简称起重永磁铁或永磁吸吊器，使一种应用极广的纵向磁吸力小吨位钢板永磁吊具。

拆解手动强力永磁吸盘之后，我们通常会发现其如下结构：由壳体和转轴构成，壳体是采用三块铁磁体组合经六面加工中间由隔磁层隔开，配合面还需磨光。用螺栓或焊接将三块铁磁体组合连成一体，中间镗孔安装磁轴。

壳体的截面一般为矩形，为了减轻自重，通常将强力永磁吸盘的截面上方设计为梯形，但此种结构不仅增加了加工成本，还浪费了大量的原材料，因此导致强力永磁吸盘价格较高。

在磁轴的上方或下方的两个铁磁体的间隙中放置固定性磁钢；两个铁磁体的下方端面构成吸合面的磁极，磁轴由两块铁磁体中间用隔磁层隔开，通过螺栓连接或焊接在一起，外围加工成轴形，中间嵌入活动性磁钢。为了将固定性磁钢和活动性磁钢合理嵌入，其焊接和连接均有严格的尺寸要求和工艺要求。

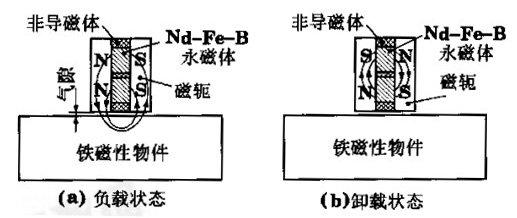

由于目前市场上所流通的手扳式起重永磁铁采用了上述结构研制而成，因此，其相应地具有以下工作原理：在转动磁轴过程中，当磁轴的磁场方向与壳体的磁场方向一致时，磁轴与壳体的磁通都通过工件，此时永磁吸吊器出于负载状态。

当磁轴的磁场方向与壳体的磁场方向相反时，磁轴的磁场与壳体的磁场相互短路，则永磁吸吊器处于卸载状态。有图有真相：

强力永磁吸盘结构原理是每个客户在选购、使用和维护强力永磁吸盘之前必须了解的永磁起重产品知识，笔者编辑本文，旨在为广大客户选购强力永磁吸盘提供技术支持及使用维护保养方法，希望能够对您有所帮助，谢谢。
