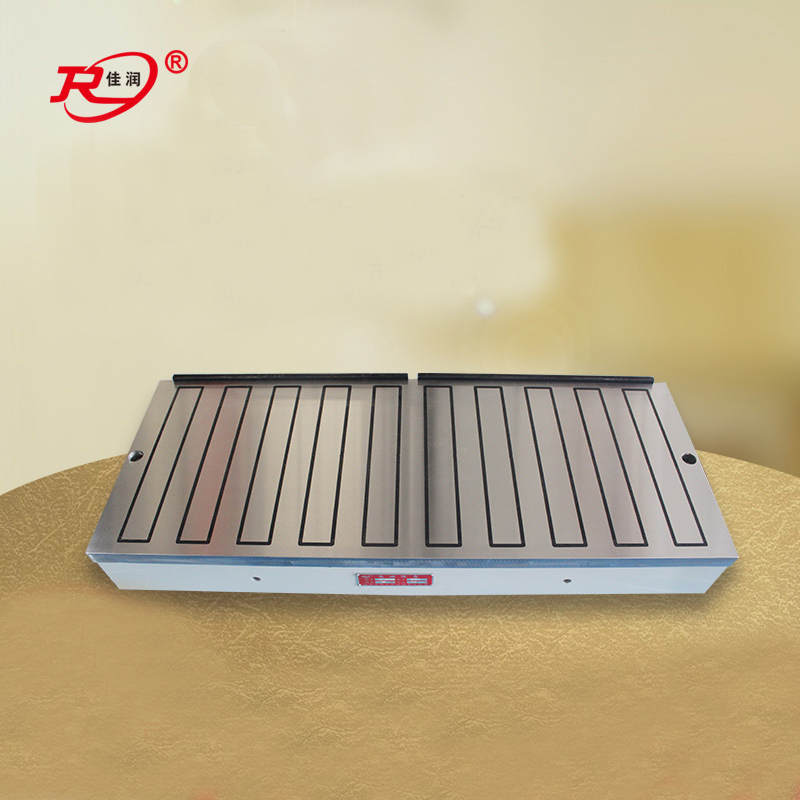

普通磨床电磁吸盘控制电路的原理：

我们平时所说的磨床电磁吸盘控制电路，他是由磨床电磁吸盘电路、复合放大电路、触发电路、报警电路和联动控制电路组成。磨床电磁吸盘电路采集的信号经复合放大电路传输到触发电路，触发电路的输出信号分别发送至报警电路和联动控制电路。

磨床电磁吸盘电路由电源输出端依次连接的动合触点JK和磨床电磁吸盘CT构成，磨床电磁吸盘CT串联有电阻Rl，电阻Rl并联电位器Wl。复合放大电路由依次连接的一三极管VTl和第二三极管VT2构成，一三极管VTl的发射极连接到第二三极管VT2的基极。触发电路米用光电稱合器ICl。

通过采用上述的技术方案，效果是：新型采用简易集成电路控制对车床磨床电磁吸盘连接以完成对吸盘的充退磁控制，具有电路简单，联动控制、报警提示等功能，其成本低、性能可靠实用。

当磨床电磁吸盘电流小于额定电流90%时(此值可调整)，使一三极管VTl和二三极管VT2的集电极电位接近4V为高电平，光电耦合器ICl内部二极管发光，输出处于导通高电平状态，继电器Jl吸合，其触点Jl-1转为常闭点输出，可联动控制相关电器设备，同时由于光电耦合器ICl导通高电平输出，此信后推动讯响器BY得电发出报警声，具有电路简单，联动控制、报警提示等功能。

磨床电磁吸盘在长久的使用后会出现故障，这是正常的事情。但是出现故障的原因有很多，接线盒内的线路也是其中的一种。

下面给大家解析一下磨床电磁吸盘接线盒常见的一些问题

磨床电磁吸盘的接线盒内的电线接反了，导致电流出错，磨床电磁吸盘的电路运行就会出现紊乱。磨床电磁吸盘的接线盒内的电线出现损坏，造成了短路现象，导致磨床电磁吸盘自行保护关闭，磨床电磁吸盘停止工作。。

如果接线盒小发生接线错误，或因绕组首末端弄借，都会给电动机的使用带来不良后果．轻则不能正常起动，长时间通电造成起动电流过大，电动机发热严重。影响寿命；重则烧毁电动机绕组，或造成电源短路。

磨床电磁吸盘的电路故障是时常发生的，在使用时不要使用太长时间，防止电流过大，导致电线表皮融化，出现短路。
