永磁吸盘经过长期工作使用后,就会导致绝缘不良等故障情况,最后就会造成电磁吸盘烧坏无法继续使用,工作还得开展,买新的电磁吸盘又不合算,预算有限,永磁吸盘维修费用也较高,自行拆解后,永磁电磁吸盘内部的电磁线圈绝缘工艺比较复杂,自行维修较困难,永磁吸盘维修怎么办呢?为此佳润电磁吸盘厂家为您精心整理:
一:永磁吸盘维修方法有哪些步骤
永磁吸盘维修1、先按下砂轮电机操作按钮,起动电永磁吸盘开关,注意:工件不能吸合,继电器的接点联锁,砂轮电机不能起动。
永磁吸盘维修2、打开机床专用配电箱,用测电笔在熔断器两头检测是否有电,然后用表500V档测量电源电压为380V。
断开总电源开关,检查沟通接触器是否有机械卡死现象发生,摘掉接触器线圈导线各一根,继续用表,电阻挡测量线圈两头电阻,如果表指针指示正常的话,证明线圈出色,没有问题。
永磁吸盘维修3、接好线圈导线,拆开欠电压继电器外壳,测量线圈两头电阻情况,如表指针仍显示正常的话,也就说明欠电压继电器线圈也未出现断路,再检查继电器有无机械卡死情况。
然后合上电源开关,用表沟通档测量变压器副边电压为135V,转化直流挡丈量整流二极管两头电压,正常情况下,桥式整流输出的直流电压标准数值为110V,此刻无电压输出。
永磁吸盘维修4、断开总电源开关,用万用表电阻挡别离丈量四个整流二极管,发现其间两个管子有问题。
永磁吸盘维修5、焊开衔接二极管的导线,拆下二极管,再次进行丈量检查,证明管子现已击穿。替换两个新的二级管,接好导线,检查焊接是否完好。
永磁吸盘维修6、合上电源总开关,用表,直流挡丈量整流二极管两头,如果电压指示,其电压值为110V。操作者按下砂轮电机按钮,起动永磁吸盘开关,工件可以吸合,永磁吸盘维修检测就此结束!
二:手动永磁吸盘拆解
手动永磁吸盘拆解注意:手动永磁吸盘拆解时磁盘的串联方法主要是永磁吸盘的正负串联和底线连接到位。使用起来非常方便,连接线在串联的时候注意外部防护层的包裹,避免线裸露在外,造成电磁吸盘的虚联引起打火现象,损坏电磁吸盘控制系统。

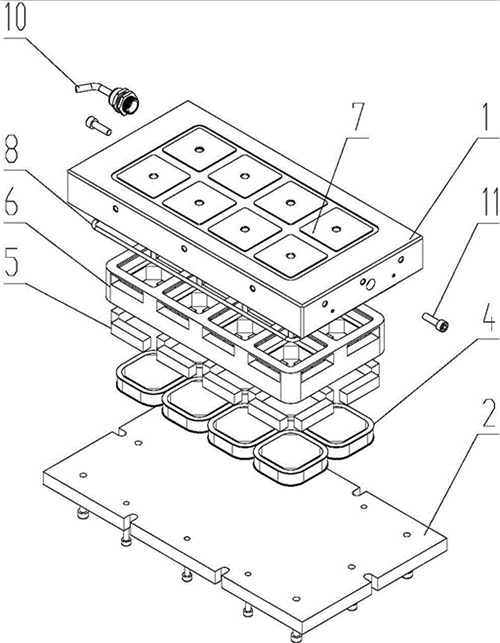

手动永磁吸盘拆解说明图:
