磨床电磁吸盘无磁力以及安装规范说明

电磁吸盘无磁力临清佳润专家解决 :

怎样寻找和排除M7120型平面磨床电磁吸盘无磁力,砂轮电机不能起动的毛病?


按下砂轮电机按钮,起动电磁吸盘开关,工件不能吸合,由于继电器的接点联锁,一起砂轮电机不能起动。


打开机床配电箱,用试电笔在熔断器两头验电,再用万用表沟通500V档丈量电源电压为380V。断开总电源开关,查看沟通接触器是否有机械卡死现象,摘掉接触器线圈导线各一根,用万用表电阻挠丈量线圈两头电阻,表针指示正常,证明线圈良好。


接好线圈导线,拆下欠电压继电器外壳,丈量线圈两头电阻,表针仍指示正常,说明欠电压继电器线圈也未断路,再查看继电器有无机械卡死现象。


然后合上部电源开关,用万用表沟通挡丈量变压器副边电压为135 V,改换直流挡丈量整流二极管两头电压,正常情况下,桥式整流输出的直流电压应为110V,此时无电压输出。

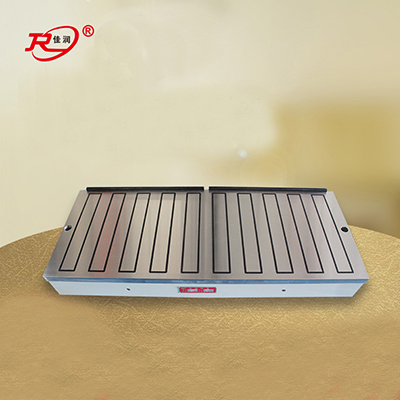

铣刨用磨床电磁吸盘

断开总电源开关,用万用表电阻挠别离丈量四个整流二极管,发现其间两个管子有问题。焊开连接二极管的导线,拆下二极管,再次进行丈量查看,证明管子现已击穿。更换两个新的二级管,接好导线,查看焊接是否牢固。


合上总电源开关,用万用表直流挡丈量整流二极管两头,有电压指示,其电压值为110V。操作者按下砂轮电机按钮,起动电磁吸盘开关,工件能够吸合,毛病现已排除。


装置、使用方法:

1. 矩形电磁吸盘两边有吊装螺孔,在装置时拧入T形螺钉即可吊装,用T形块和螺钉固定在作业台上,接通机床上的直流电源和地线,然后将吸盘上平面精磨一次,以确保上平面对底面的平行度。

2. 在吸附工件时,只要搭接相邻的两个磁极,即可获得足够的定位吸力,即可进行磨削加工。经过机床按钮,可实现工件的通磁和退磁。

3. 形状特别的工件,须根据其特点规划制作专用导磁块定位板,导磁定位一般用低碳钢制作。
